Введение: Дилемма менеджера по закупкам

Предположим, вы являетесь менеджером по закупкам нового магистрального газопровода. Проект требует использования 30-дюймового трубопровода большого диаметра класса x 70, работающего под давлением 15 МПа. Интуиция подсказывает вам, что нужно выбрать бесшовную трубу высокого давления и придерживаться традиционного мнения, что “бесшовная” труба означает максимальную безопасность.

Однако предварительное расследование заставило вас серьезно задуматься. Предложение не просто высокое - это астрономическая сумма, в три-четыре раза превышающая ваш бюджет. Еще больше расстраивает срок подготовки - более шести месяцев. Ваш проект не может ждать так долго, а ваш бюджет не в состоянии поглотить такие расходы. Эта ситуация подчеркивает ключевую проблему: для трубопроводов высокого давления, особенно большого диаметра, переход на бесшовные трубопроводы может означать большие потери бюджета и неприемлемый риск для графика.

В этой статье мы подробно рассмотрим это важнейшее решение о покупке. Мы покажем, что для современных труба высокого давления размеры (особенно те, что больше 20 дюймов), Труба LSAW изготовлены в соответствии со строгими API 5L PSL2 standard is often the best cost-performance choice, offering equivalent safety with significant savings and faster delivery.

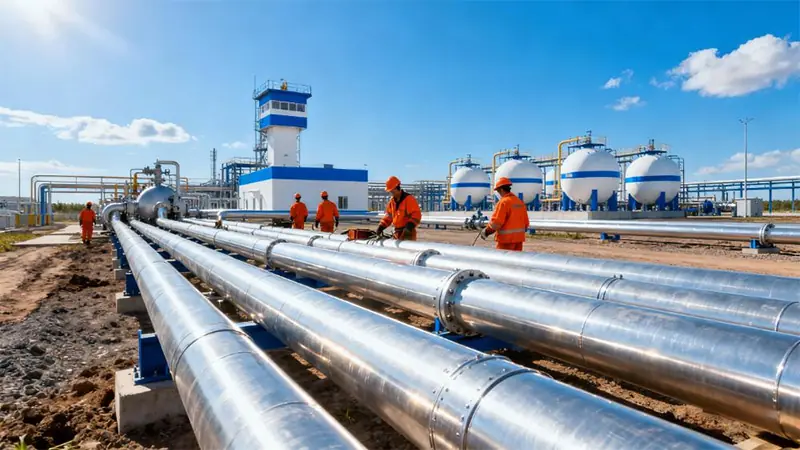

Трубопровод высокого давления lsaw против бесшовного - что лучше выбрать по цене



“Стенка стоимости” бесшовных стальных труб большого диаметра

Бесшовные трубы изготавливаются путем штамповки цельной заготовки и ее прокатки в полую трубу без сварного шва. Это эффективный и надежный процесс для малых диаметров. Однако когда дело доходит до размеров труб высокого давления, особенно труб большого диаметра (например, более 24 дюймов), бесшовный процесс сталкивается с серьезными физическими и экономическими препятствиями.

Производство труба большого диаметра в роли бесшовная труба высокого давления требует большого усилия для проникновения и расширения твердых заготовок. В мировом масштабе лишь несколько заводов имеют крупногабаритное оборудование, необходимое для производства заготовок таких размеров. Такой дефицит обусловил огромную надбавку к цене. Вы платите не только за материал, но и за крайне специализированные и ограниченные производственные возможности.

Вывод очевиден: в области больших диаметров ценностное позиционирование бесшовных стальных труб высокого давления особенно низко. Вы платите огромную премию за продукт, преимущества которого действительно реализуются при меньших размерах, в то время как для труба большого диаметра проекты, эти преимущества заглушаются массивной “стеной затрат”.”

Трубы LSAW: “лучшая” альтернатива высокому давлению

So, what are the feasible alternative? The answer is longitudinal submerged arc welded (LSAW) steel pipe. Modern longitudinal submerged arc welded pipes, especially those produced by JCOE (J-ing, C-ing, O-ing, Expanding) molding process, are strong competitors for high-pressure applications.

Продольная труба, сваренная под флюсом, изготавливается из высокопрочных стальных листов (например, x 70 или x 80), и ее качество такое же, как у бесшовных труб высокого давления. Лист холодной формовки придают цилиндрическую форму, а затем сваривают по всей длине. Ключевыми факторами прогресса являются качество и управление. Труба LSAW изготовлены в соответствии со строгими API 5L Стандарт (в частности, требование Product Specification Level 2, или PSL 2) подвергается неразрушающему контролю 100% (например, ультразвуковому и радиографическому контролю), и обычно подвергается механическому расширению. Этот процесс снимает напряжение и сглаживает зону сварки, обеспечивая прочность сварного шва, соответствующую прочности основного металла трубы.

Ценностное предложение не вызывает сомнений: прямая труба, сваренная дуговой сваркой под флюсом, соответствующая стандартам API 5L Стандарт PSL2 обеспечивает ту же несущую способность, что и бесшовные трубы высокого давления, но цена покупки обычно на 30-40% ниже, а сроки поставки быстрее и более предсказуемы.

Количественный анализ: Цена против технических характеристик

Эта сравнительная таблица наглядно демонстрирует, почему Труба LSAW это наиболее разумный выбор стоимости для масштабных проектов.

Характеристика Бесшовные трубы большого диаметра Труба LSAW(Соответствует стандарту API 5L PSL2) Влияние на стоимость проекта
Первоначальная покупная цена Очень высокая (3x - 5x LSAW) Умеренный и конкурентоспособный LSAW - лучший выбор по цене для приобретения характеристик высокого давления.
Размерный ряд Наличие Очень ограничено (обычно не более 26″) Превосходно (16″ - 60″+) Для труба большого диаметраболее 30 дюймов, LSAW часто является единственным жизнеспособным промышленным вариантом.
Равномерность толщины стенок Справедливо (присущие эксцентриситету проблемы) Превосходно Труба LSAW, Изготовленные из листовой стали, они имеют превосходную однородность стенок, что облегчает сварку в полевых условиях и снижает стоимость установки.
Адаптация к высоким нагрузкам Превосходно Превосходно (с API 5LPSL2) Оба они подходят для работы под высоким давлением, если соответствуют стандартам.
Время выполнения Очень долго (6-12 месяцев) Быстро (2-3 месяца) Задержки в реализации проектов влекут за собой огромные скрытые расходы; LSAW - пусть ваш проект идет по плану.

Источник данных: Анализ комментариев представителей отрасли на основе данных глобальных открытых торгов для заводов по производству стальных труб. Например, Министерство энергетики США признает использование сварных труб в высоковольтных линиях электропередачи, указывая на их экономическую эффективность. Источник: Министерство энергетики США, "Современный мониторинг трубопроводов". Кроме того, Международная ассоциация трубопроводных и морских подрядчиков (IPLOCA) часто сообщает о контрольных показателях стоимости и сроков реализации проекта, подчеркивая наличие материалов как ключевой фактор.

Руководство по принятию решений: когда LSAW является разумным выбором?

Когда следует указывать Труба LSAW для вашего проекта, требующего больших усилий? Это простое руководство:

  • Сцена: Любой проект с высоким давлением (например, трубопроводный проект, требующий труб большого диаметра более 20 дюймов (508 мм).
  • Ключевой стандарт: вы должны указать новый стандарт, соответствующий API 5L PSL. Это не подлежит обсуждению. PSL 2 предписывает более строгие испытания, включая ударные испытания по Шарпи V-Notch для определения прочности и комплексный неразрушающий контроль, что напрямую связано с историческими проблемами целостности сварных швов.

В этом диапазоне размеров стандартной практикой является выбор API 5L Прямошовная труба PSL2, изготовленная дуговой сваркой под флюсом, основана на инженерных и экономических решениях, а не на компромиссе. Исследование, опубликованное в журнале Journal of Natural Gas Science and Engineering, подтвердило, что технология сварных труб уже отработана и может удовлетворять самым жестким требованиям для стали класса x 70 и выше.Источник: ScienceDirect, “Механические свойства высококачественной трубопроводной стали...”

Резюме

При закупке трубопроводов высокого давления слово “бесшовный” не является синонимом безопасности. Для труба большого диаметра проекты, современные Труба LSAW предлагает эквивалентную безопасность, производительность и надежность, при этом обеспечивая подавляющее преимущество в цене и сроках выполнения заказа. Придерживаясь API 5L Благодаря стандарту PSL2 вы можете быть уверены, что полученный вами трубопровод выдержит самые суровые условия эксплуатации.

Призыв к действию:

Являясь ведущим производителем труб LSAW, компания All land Industries имеет большой опыт поставок высококачественных, прошедших строгие испытания (гидростатические+NDT) труб x 70 и более высокого класса для глобальных проектов по добыче нефти и газа под высоким давлением. Позвольте нам помочь вам сделать наиболее экономически эффективный выбор, сэкономив бюджет и время на вашем следующем проекте большого диаметра. Пожалуйста, немедленно свяжитесь с нами, чтобы получить конкурентоспособное предложение с учетом спецификаций вашего проекта.

Часто AВопросы и ответы (FAQ)

Q 1: Могут ли трубы LSAW действительно выдерживать высокое давление, как бесшовные трубы?

О: Да. При соблюдении API 5L PSL2, Труба LSAW Проходит контроль сварных швов 100% и гидростатические испытания, что позволяет ей выдерживать давление, эквивалентное бесшовным трубам высокого давления. Это стандартный материал для линий передачи высокого давления во всем мире.

Вопрос 2: Какова разница в цене между 24-дюймовой бесшовной трубой и трубой LSAW?

A: 24 дюйма - это предел производственных мощностей бесшовных стальных труб. Поэтому 24-дюймовая бесшовная труба высокого давления может быть в 2-3 раза дороже, чем API 5L PSL2 прямошовная труба, сваренная под флюсом, той же марки и размера. Выбирая LSAW, вы можете сэкономить значительные средства.

Вопрос 3: Как обеспечить безопасность сварки LSAW?

О: Главное - это должная осмотрительность и стандартизация. Когда вы покупаете, вы должны соблюдать API 5L Стандарт PSL2. Попросите поставщика предоставить полный сертификат заводских испытаний (Mics), включая отчет о неразрушающем контроле, результаты ударных испытаний по Шарпи и записи гидростатических испытаний. Эти документы подтверждают качество и целостность сварки.
